Zamiennik HPE J4859C
Zamiennik modułu / wkładki HPE J4859C
Opis

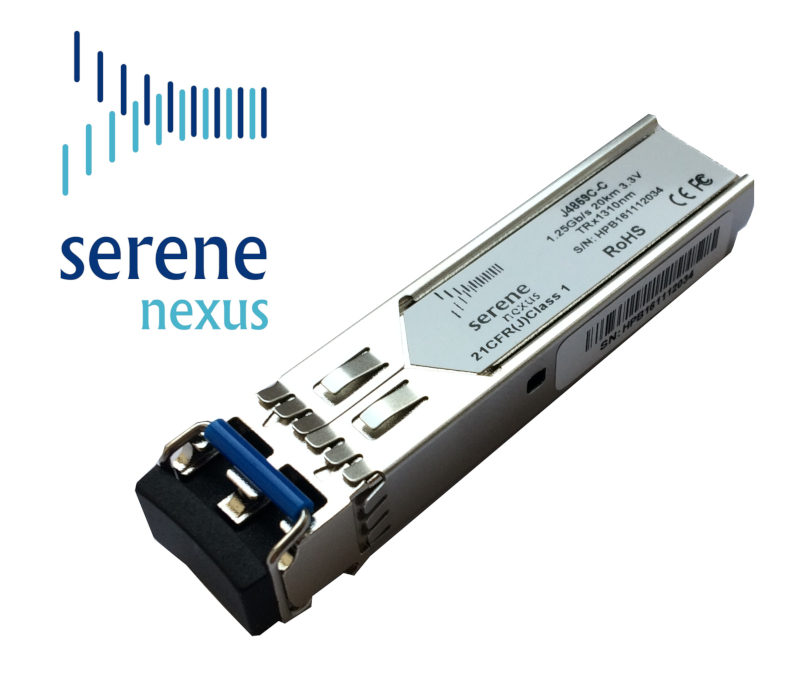

Kompatybilny zamiennik modułu / wkładki optycznej SFP HPE J4859C - Serene Nexus J4859C-C pozwala na zestawienie wysoko wydajnego połączenia Gigabit Ethernet za pomocą światłowodu jednomodowego. Maksymalna długość okablowania dla prawidłowego połączenia została poprawiona względm oryginału i wynosi 20km.
Moduł współpracuje także ze światłowodowym okablowaniem wielomodowym - maksymalny zasięg transmisji wynosi wówczas około 500m.
Moduły SFP Serene Nexus są w pełni kompatybilny ze specyfikacją SFF MSA 8074i. Identyfikacja parametrów modułu następuje za pośrednictwem magistrali I2C umożliwiającej odczyt zawartości wbudowanej pamięci EEPROM. Umożliwia to zastąpienie oryginalnego modułu HPE X121 J4859C.
Technologia Hot-Plug umożliwia instalowanie modułu w urządzeniu sieciowym bez potrzeby odłączania zasilania.
Cechy kluczowe modułu SFP kompatybilnego z HPE J4859C
- Złącze LC Duplex
- Transmisja na odległość do 20km - światłowód jednomodowy
- Transmisja na odległość do 500m - światłowód wielomodowy
- Nadajnik FP
- Odbiornik PIN
- Połączenie z przepustowością do 1.25Gb/s
- Moduł diagnostyki cyfrowej: temperatura, napięcie zasilania, moc nadajnika, moc odbierana, prąd lasera
- „Wyjmowany na gorąco” (Hot-Pluggable)
- Niski poziom wydzielanego ciepła
- Zgodny ze specyfikacją SFF-8074i oraz SFF-8472, revision 9.5
- Zgodny ze standardem IEEE 802.3z Gigabit EthernetZgodny ze specyfikacją FC-PI-2 Rev.8.0 Fiber Channel
- Zgodny ze standardem FCC 47 CFR Part 15, Class B
- Metalowa obudowa ogranicza poziom interferencji elektromagnetycznej
- Produkt nie zawierający żadnych substancji niebezpiecznych – zgodny z RoHS
Dane Techniczne modułu SFP kompatybilnego z HPE J4859C
- Standardy: IEEE 802.3z, IEEE802.3ab, FC-PI-2 Rev.8.0
- Prędkość transmisji Ethernet: 1.25Gbps
- Prędkość transmisji FibreChannel: 1.06Gbps
- Długość fali 1310nm
- Szacunkowy zasięg transmisji do 20km
- Typ złącza LC Duplex
- Moc nadajnika -9 ~ -3 dBm
- Czułość odbiornika -24dBm
- Napięcie zasilania 3.3V
- Maksymalne napięcie/prąd zasilania 3.465V/ 375mA
- Warunki pracy - temperatura * -0~70 st. Celsjusza
- Warunki pracy - wilgotność 5~90%
- Wymiary 56.65mm × 13.4mm × 8.5mm
|
|
Parametry optyczne modułu SFP (TOP = 0 do 70°C, VCC = 3.135 do 3.465 V)
| Parametry | Symbol | Min. | Typ. | Max. | Jednostka |
| Centralna długość fali | λc | 1270 | 1310 | 1360 | nm |
| Szerokość spektralna (RMS) | σRMS | 3 | nm | ||
| Średnia moc optyczna | Pout | -9 | -3 | dBm | |
| Stosunek wygaszania | ER | 9 | dB | ||
| Czas narastania/opadania sygnału opt. | tr / tf | 260 | ps | ||
| Szum względnego natężenia | RIN | -120 | dB/Hz | ||
| Jakość diagramu oka (eye mask) | Zgodny z IEEE802.3 z (bezpieczeństwo: laser class 1) | ||||
