Opis
Moduł optyczny 1.6T OSFP 2xDR4/DR8 PAM4 (SMF, 1310 nm, 500 m, Dual MPO-12/APC, DOM, RHS/Flat Top)

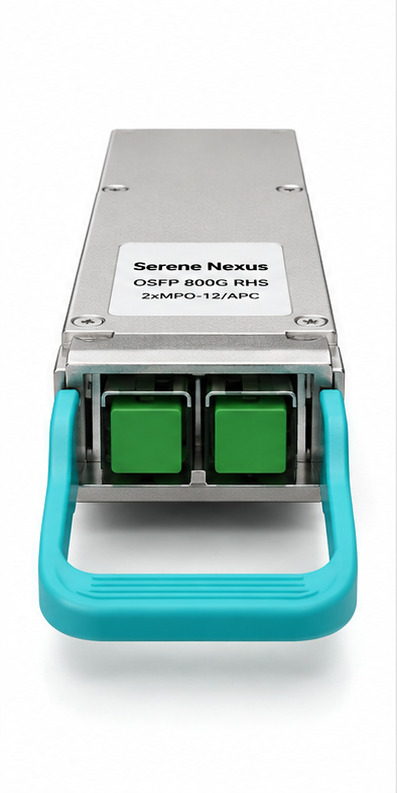

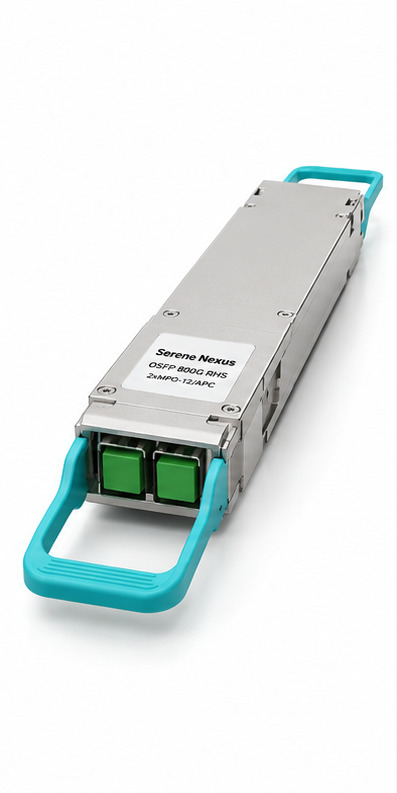

Dwuportowy transceivera1.6T (2x 800 Gb/s) Twin-port OSFP, oparty na 8-kanałowej, równoległej transmisji 2xDR4/DR8 singlemode (SMF). Wykorzystuje dwa optyczne złącza MPO-12/APC (4 kanały na złącze), z których każde zapewnia przepustowość 800 Gb/s.
Równoległa, 8-kanałowa konstrukcja krótkiego zasięgu (2xDR4/DR8) bazuje na modulacji 200G-PAM4 i umożliwia transmisję na odległość do 500 metrów przy użyciu 8 włókien jednomodowych. Jest to idealne rozwiązanie dla sektora superkomputerów oraz infrastruktury HPC (High-Performance Computing), zapewniające płynną integrację z zasobami obliczeniowymi i pamięciami masowymi.
Wersja obudowy RHS / Flat Top jest dedykowana do zastosowań w przełącznikach i serwerach chłodzonych cieczą oraz powietrzem.
Uwaga dotycząca typów radiatorów OSFP:
• Moduły z radiatorem zintegrowanym (tzw. "Finned-top") są obecnie określane jako IHS (Integrated HeatSink) – żeberka chłodzące są wbudowane w górną część metalowej obudowy OSFP. Stosuje się je głównie w przełącznikach chłodzonych powietrzem.
• Moduły z płaską górą (tzw. "Flat-top") są obecnie określane jako RHS (Riding Heat Sink) – żeberka chłodzące znajdują się bezpośrednio na klatkach wewnętrznych karty sieciowej lub systemu. Rozwiązanie to jest stosowane zarówno w systemach chłodzonych powietrzem, jak i cieczą (np. DGX, ConnectX-7, BlueField-3 DPU).
Specyfikacja techniczna
| Numer katalogowy (Part Number) | OSFP-DR8-1.6T-FL |
| Producent / Marka | Serene Nexus |
| Format (Form Factor) | Twin-port OSFP RHS/Flat Top |
| Maksymalna przepustowość | 1600 Gbps (1.6 Tbps) |
| Długość fali | 1310 nm |
| Maksymalny zasięg transmisji | 500 m |
| Typ złącza | Dual MTP/MPO-12 APC |
| Typ światłowodu (Media) | SMF (Jednomodowy) |
| Typ nadajnika (TX) | EML |
| Typ odbiornika (RX) | PIN |
| Moc nadajnika (TX Power) | -3.3 ~ 4 dBm |
| Czułość odbiornika (Min. RX Power) | -6.3 dBm |
| Budżet mocy (Power Budget) | 3 dB |
| Przeciążenie odbiornika (RX Overload) | 4 dBm |
| Maks. pobór mocy | 30 W |
| Współczynnik wygaszania (Extinction Ratio) | ≥ 3.5 dB |
| Modulacja elektryczna | 8x 200G-PAM4 |
| Modulacja optyczna | Dual 4x 200G-PAM4 |
| Technologia pakowania | COB (Chip on Board) |
| Format modulacji | PAM4 |
| Układ CDR (Clock and Data Recovery) | Wbudowany cyfrowy procesor sygnałowy (DSP TX & RX) |
| Wbudowana korekcja błędów (Inbuilt FEC) | Brak (No) |
| Zgodność z protokołami / standardami | OSFP MSA Rev 5.1, CMIS Rev 5.3, IEEE 802.3dj D1p3 |
| Gwarancja | 5 lat |
