Opis
Moduł optyczny 1.6T OSFP 2x FR4 PAM4 (SMF, 1271–1331 nm, 2 km, Dual Duplex LC/UPC, DOM, RHS/Flat Top)
Ten moduł optyczny to dwuportowe urządzenie 1.6T (2x 800 Gb/s) Twin-port OSFP, oparty na 8-kanałowej, zwielokrotnionej transmisji 2x FR4 singlemode (SMF). Wykorzystuje dwa 2-włóknowe złącza światłowodowe LC Duplex, z których każde przesyła 4 kanały w modulacji 200G-PAM4.
Konstrukcja 8-kanałowa 2x FR4 o zwiększonym zasięgu bazuje na elektrycznej i optycznej modulacji 200G-PAM4 oraz standardowej siatce długości fal CWDM4 (okno 1310 nm). Jest to idealne rozwiązanie dla sektora superkomputerów oraz infrastruktury HPC (High-Performance Computing), zapewniające bezproblemową integrację z zasobami obliczeniowymi i pamięciami masowymi.
Wersja obudowy RHS / Flat Top jest dedykowana do zastosowań w przełącznikach i serwerach chłodzonych cieczą oraz powietrzem.
Uwaga dotycząca typów radiatorów OSFP:
• Moduły z radiatorem zintegrowanym (tzw. "Finned-top") są obecnie określane jako IHS (Integrated HeatSink) – żeberka chłodzące są wbudowane w górną część metalowej obudowy OSFP. Stosuje się je głównie w przełącznikach chłodzonych powietrzem.
• Moduły z płaską górą (tzw. "Flat-top") są obecnie określane jako RHS (Riding Heat Sink) – żeberka chłodzące znajdują się bezpośrednio na klatkach wewnętrznych karty sieciowej lub systemu. Rozwiązanie to jest stosowane zarówno w systemach chłodzonych powietrzem, jak i cieczą (np. DGX, ConnectX-7, BlueField-3 DPU).
Specyfikacja techniczna
| Numer katalogowy (Part Number) | OSFP-2FR4-1.6T-FL |
| Producent / Marka | Serene Nexus |
| Format (Form Factor) | Twin-port OSFP RHS/Flat Top |
| Maksymalna przepustowość | 1600 Gbps (1.6 Tbps) |
| Długość fali | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Maksymalny zasięg transmisji | 2 km |

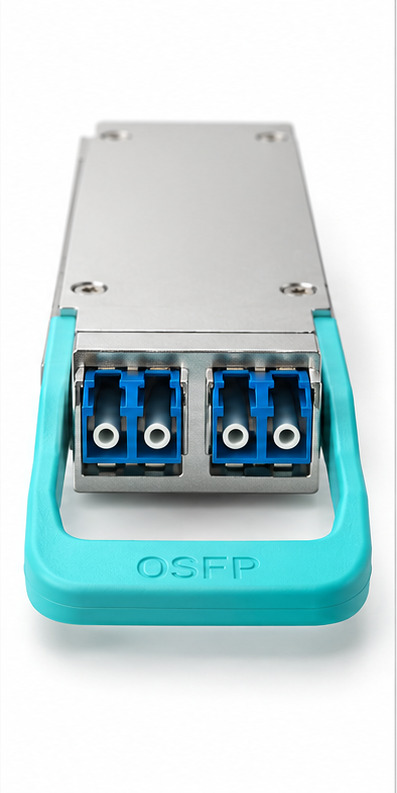

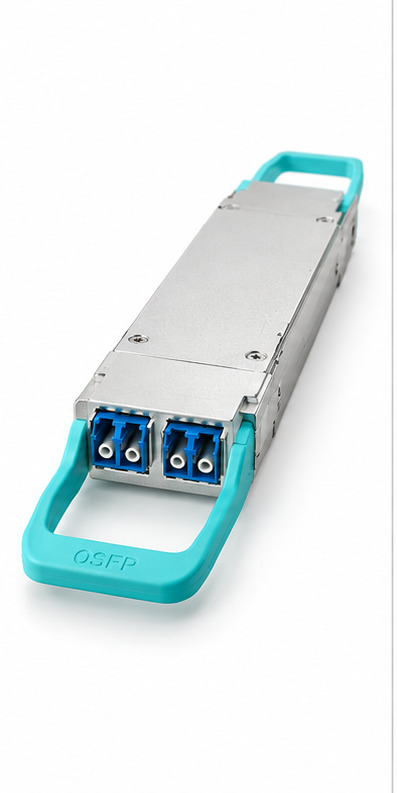

| Typ złącza | Dual Duplex LC/UPC |
| Typ światłowodu (Media) | SMF (Jednomodowy) |
| Typ nadajnika (TX) | EML |
| Typ odbiornika (RX) | PIN |
| Moc nadajnika (TX Power) | -2.2 ~ 4.9 dBm |
| Czułość odbiornika (Min. RX Power) | -6.2 dBm |
| Budżet mocy (Power Budget) | 4 dB |
| Przeciążenie odbiornika (RX Overload) | 4.9 dBm |
| Maks. pobór mocy | 30 W |
| Współczynnik wygaszania (Extinction Ratio) | ≥ 3.5 dB |
| Diagnostyka cyfrowa (DDM / DOM) | Obsługiwana |
| Komercyjny zakres temperatur pracy | 0 do 70°C (32 do 158°F) |
| Modulacja elektryczna | 8x 200G-PAM4 |
| Modulacja optyczna | Dual 4x 200G-PAM4 |
| Zgodność z protokołami / standardami | OSFP MSA Spec Rev 5.1, CMIS 5.2, IEEE 802.3dj D1p3 |
| Gwarancja | 5 lat |
