Opis

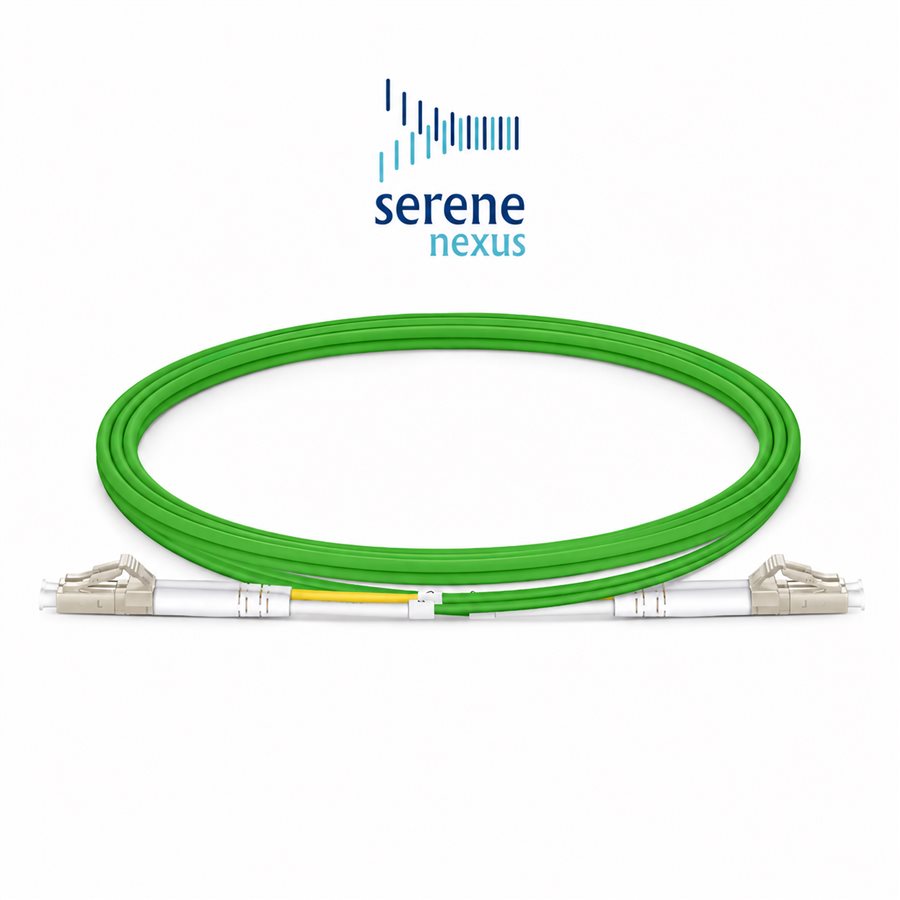

Patchcord światłowodowy OM5 LC/UPC–LC/UPC 1 m duplex
Patchcord światłowodowy OM5 LC/UPC–LC/UPC 1 m duplex marki Serene Nexus to gotowy kabel krosowy do połączenia urządzeń lub paneli światłowodowych. Złącza LC/UPC–LC/UPC oraz włókno OM5 określają, do jakiego toru optycznego należy dobrać ten wariant.
Zastosowanie i dobór długości
Długość 1 m pomaga ograniczyć nadmiar kabla przy krótkich połączeniach między sąsiednimi portami.
Włókno wielomodowe OM5 50/125 µm pozwala utrzymać tę samą kategorię okablowania w torze OM5. Limonkowy kolor tego wariantu ułatwia identyfikację kabla w szafie.
Parametry techniczne
| Marka | Serene Nexus |
|---|---|
| Kod producenta | MMOM5LCLC1M |
| Długość kabla | 1 m |
| Typ włókna | OM5 — wielomodowe 50/125 µm |
| Złącze A | LC/UPC |
| Złącze B | LC/UPC |
| Konstrukcja | duplex — dwa włókna |
| Powłoka | LSZH |
| Średnica zewnętrzna | 3 mm |
| Właściwości włókna | Włókno o zwiększonej odporności na zginanie |
| Długości fal | 850/1300 nm |
| Kolor | Limonkowy |
| Polaryzacja | A (Tx) do B (Rx) |
| Budowa kabla | Tight-buffered (ścisła tuba) |
| Minimalny promień gięcia włókna | 7,5 mm |
| Minimalny promień gięcia kabla | 20D podczas układania / 10D po ułożeniu (D = średnica kabla) |
| Trwałość złączy | 1000 cykli połączenia |
| Wytrzymałość na rozciąganie | 90 N długotrwale / 150 N krótkotrwale |
| Tłumienność wtrąceniowa | ≤ 0,3 dB |
| Tłumienność odbiciowa | ≥ 30 dB |
| Tłumienie przy 850 nm | ≤ 3,5 dB/km |
| Tłumienie przy 1300 nm | ≤ 1,5 dB/km |
| Temperatura pracy | od −10 do 70°C |
| Temperatura przechowywania | od −20 do 70°C |

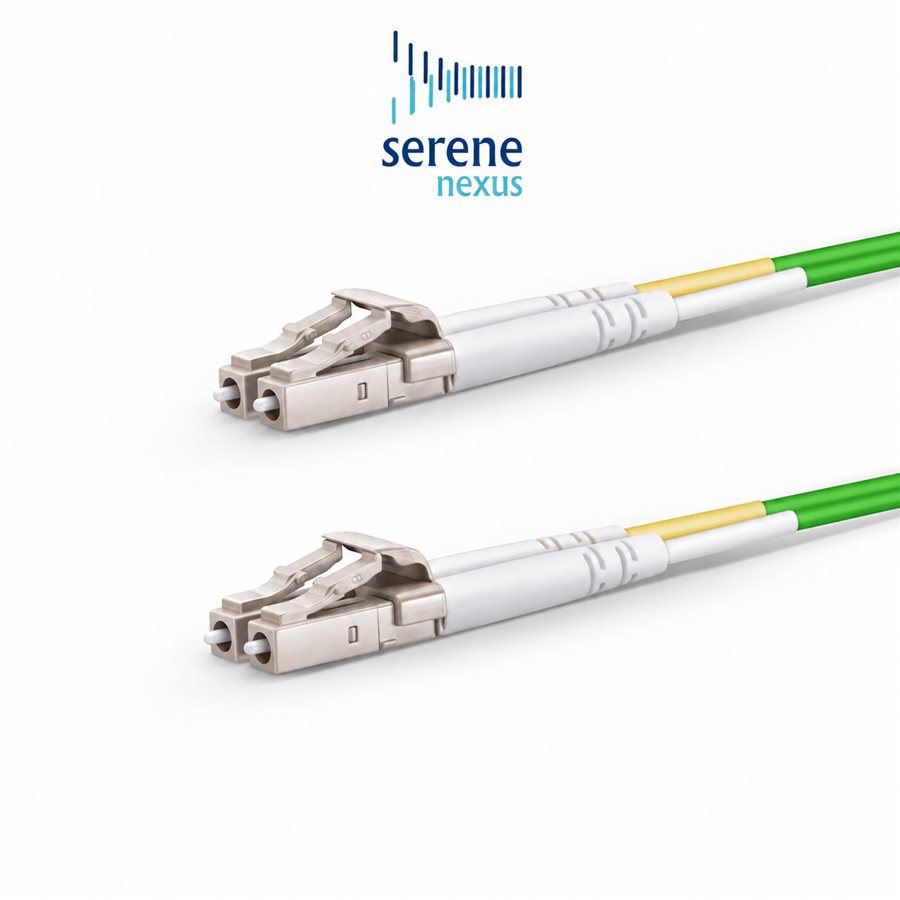

Złącza i prowadzenie kabla
Jednakowe złącza LC/UPC na obu końcach ułatwiają zestawienie połączenia między portami tego samego typu. Konstrukcja duplex zawiera dwa włókna; zachowaj prawidłowe połączenie torów nadawczego i odbiorczego.
Powłoka LSZH jest bezhalogenowa i ma niską emisję dymu.
Przed połączeniem sprawdź czystość czoła złączy i gniazd. Prowadź kabel bez naprężeń, zachowując promień gięcia właściwy dla jego konstrukcji.
Najczęstsze pytania
Czy patchcord ustala prędkość transmisji?
Prędkość i dopuszczalny zasięg połączenia wynikają ze standardu modułów optycznych oraz parametrów całego toru. Sama długość lub kategoria patchcordu nie gwarantuje pracy przy dowolnej przepływności.
Czy 1 m oznacza zasięg łącza?
1 m to długość oferowanego kabla. Zasięg kompletnego łącza zależy również od pozostałego okablowania, połączeń i urządzeń optycznych.
Sprawdź także patchcordy wielomodowe OM5 oraz cały katalog patchcordów światłowodowych.
Inne długości tego wariantu
5 lat gwarancji
Nowe produkty Serene Nexus mogą być objęte gwarancją do 5 lat po rejestracji produktu. Obowiązują warunki gwarancji producenta.
Dane techniczne
| Złącze 1 | LC/UPC |
| Złącze 2 | LC/UPC |
| Rodzaj kabla | OM5 |
| Długość | 1m |
| Powłoka | LSZH |
| Liczba żył | Duplex (dwie) |
| Średnica | 3.0mm |
